وصف المنتج

أنظمة أبواب لوكي

إن بي دي ج
أخفى
نظام الدوران المائل

تتميز أجهزة سبائك الألومنيوم فائقة الحد الأدنى ببنية مفصلية مخفية بالكامل. الاختيار النهائي لأجهزة النوافذ للواجهات السكنية الراقية التي تتطلب حلول أجهزة متميزة .

نطاق عرض الوشاح 430-1000 مم

<90 كيلوجرام الحمولة الهيكلية

جماليات سلسة
الهندسة الإنشائية الدقيقة

تم تصميم نظام NPD-C المخفي للإمالة الداخلية للجيل القادم من النوافذ المعمارية. من خلال إخفاء مكونات المفصلات داخل أخدود الشكل الجانبي، ابتكرت Luoqi Door Systems حلاً للأجهزة يحافظ على الخطوط النقية لإطارات النوافذ الحديثة دون المساس بتعدد الاستخدامات الوظيفية.

يدعم هذا النظام نطاقًا واسعًا من أبعاد النوافذ، ويلبي على وجه التحديد عرض الوشاح (FB) الذي يتراوح بين 430 مم و1000 مم. كعلامة مميزة لحلول الأجهزة المتميزة ، يضمن NPD-C أنه حتى مع طبيعته المخفية، فإن أجهزة سبائك الألومنيوم تحتفظ بمتانة فائقة ودقة في منع تسرب الهواء، مما يلبي المتطلبات الصارمة لأغلفة البناء المعاصرة.

الامتثال الفني

◈ هندسة المفصلات المخفية
◈ منطق الإمالة والدوران ثنائي الحركة
◈ ختم الهواء عالي الأداء
◈ مقاومة التآكل من الدرجة الأولى
◈ مقابض معمارية اختيارية
◈ توزيع الحمل الأمثل

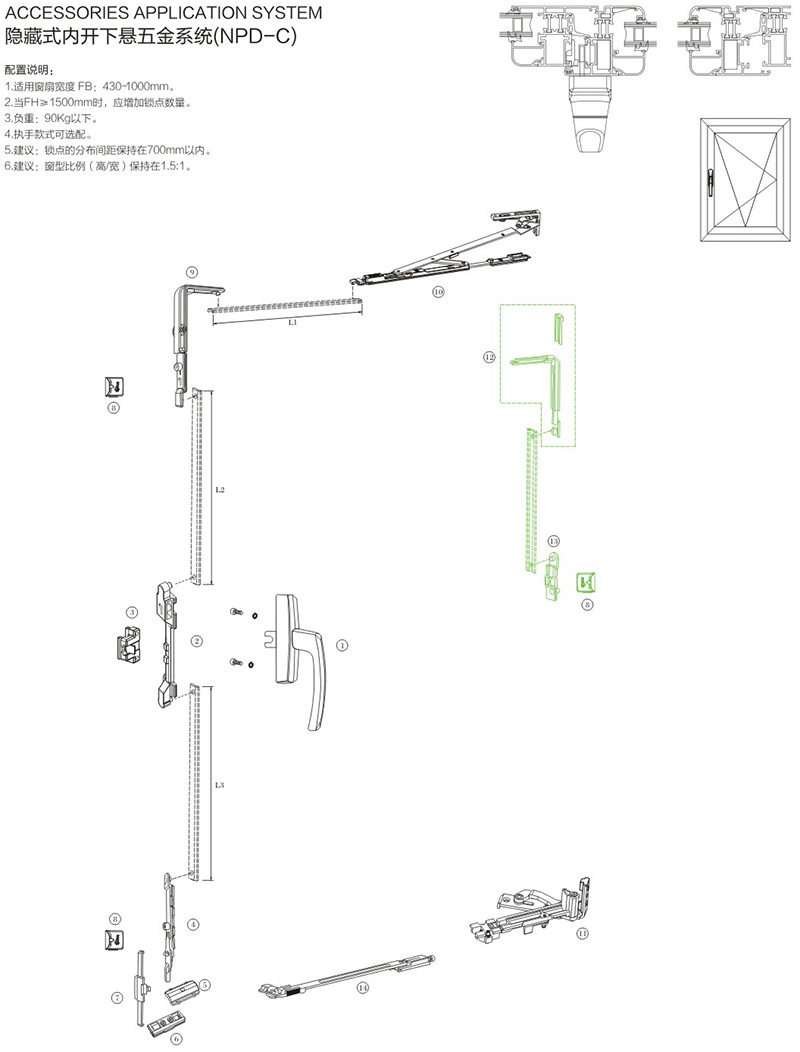

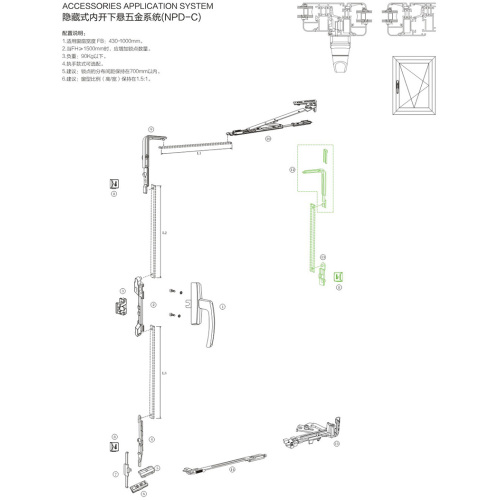

مصفوفة مواصفات النظام

Configuration Item	Application Range & Suggestion	Hardware Status
Sash Width (FB)	430 mm — 1000 mm	Active Standard
Sash Height (FH)	Mandatory increase in locking points when FH exceeds 1500 mm	Safety Protocol
Operational Load	< 90 Kg	Static Verified
Lock Point Spacing	Suggested distribution within 700 mm	Sealing Optimize
Window Ratio (H/W)	Recommended maintain at 1.5 : 1	Ratio Suggestion

منطق النشر الهيكلي

أجهزة نافذة محسنة لتحقيق الاستقرار الهندسي على المدى الطويل.

تنوع العرض المخفي

توفر سلسلة NPD-C نطاق تطبيق ضخم لعرض الوشاح (FB) من 430 مم إلى 1000 مم. تسمح هذه المرونة للمهندسين المعماريين بالحفاظ على مظهر موحد ومخفي عبر أحجام النوافذ المختلفة داخل نفس الواجهة.

هندسة السلامة العمودية

عندما تتطلب مواصفات المشروع ارتفاعات النوافذ (FH) أكثر من 1500 مم، فإن بروتوكول حلول الأجهزة المتميزة الخاص بنا يفرض زيادة في نقاط القفل لمواجهة الانحراف المحتمل للملف الجانبي وضمان أقصى قدر من الأمان.

نسب وشاح محسنة

للحفاظ على السلامة الهيكلية للمفصلات المخفية، نقترح بشدة الحفاظ على نسبة ارتفاع النافذة إلى عرضها عند 1.5:1. تعمل هذه النسبة على تقليل عزم الجاذبية إلى الحد الأدنى، مما يؤدي إلى إطالة العمر التشغيلي للنظام بشكل كبير.

الاختيارية الجمالية

في حين أن الآليات الداخلية للأجزاء المصنوعة من سبائك الألومنيوم مخفية، تظل نقطة التفاعل المرئية - المقبض - اختيارية تمامًا في الأسلوب، مما يسمح بالتخصيص المثالي مع موضوع الأجهزة الداخلية.

نصيحة التثبيت والتكوين

بالنسبة لفرق المشتريات والتركيب التي تنشر التكنولوجيا المخفية لأنظمة Luoqi Door Systems ، فإننا ننصح بالامتثال الصارم للاقتراحات الهندسية التالية.

◈ اقتراحات الختم والتباعد

للحفاظ على الخصائص الصوتية والحرارية الفائقة، حافظ على تباعد توزيع نقاط القفل في حدود 700 مم . وهذا يضمن ضغطًا متساويًا لحشيات النافذة عبر محيط الإطار بأكمله.
