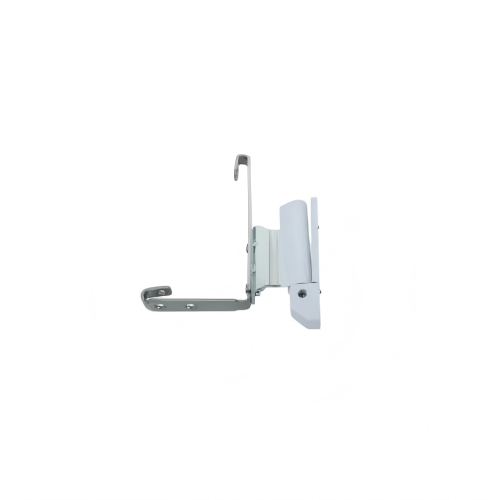

نظام مفصلات زاوية النافذة الاحترافي من سلسلة JBJLA

نظام مفصلات زاوية النافذة الاحترافي من سلسلة JBJLA

أحصل على آخر سعر

أدني كمية الطلب:

الآن الاتصال

وصف المنتج

التعبئة والتغليف والت...

وصف المنتج

التعبئة والتغليف والت...

The file is encrypted. Please fill in the following information to continue accessing it

وصف المنتج

ديناميكيات المفصلات المعمارية

سلسلة جي بي جي إل إيه
المفصلي الزاوية
النظام المحوري

المعيار الصناعي لأنظمة الأبواب البلاستيكية الفولاذية التي تفتح للداخل. تم تصميمها بدقة لارتفاعات تصل إلى 1600 مم.

متانة دورة عالية

معتمد من JG/T 176-2005

المحور الهيكلي
نزاهة

تعد المفصلات الزاوية الاحترافية من سلسلة JBJLA الحل النهائي للوشاح عالي الأداء الذي يفتح للداخل. تم تصميم هذا النظام ليتحمل المتطلبات الصارمة لـ **تركيبات الأبواب عالية الجودة**، ويستخدم نقاطًا محورية معززة للتخلص من ترهل الوشاح وضمان الغلق المحكم على مدى عقود من التشغيل.

باعتبارها مكونًا رئيسيًا في أجهزة Luoqi ، تم تحسين سلسلة JBJLA لعرض الوشاح بين 400 مم و750 مم. للحفاظ على التوازن الهيكلي في الألواح كبيرة الحجم، يلزم وجود مفصل وسط لأي إطار يتجاوز ارتفاعه 1200 مم، مما يضمن توزيع الضغط بشكل موحد عبر موانع التسرب الجوية.

المصفوفة الهندسية

◈ التطبيق: الفتح الداخلي (التعليق الجانبي)
◈ عرض الوشاح: 400 مم - 750 مم
◈ ارتفاع الوشاح: 500 مم - 1600 مم
◈ المعيار: جغ/تي 176-2005
◈ المفصلة الوسطى: مطلوبة إذا كان الارتفاع ≥ 1200 مم
◈ المادة: فولاذ مزخرف وسبائك الزنك

رسم خرائط مكونات النظام

Component Name	Model Number	Standard Qty	Selection Note
Upper Corner Hinge	JBJLA-001(LR)	1 Set	Standard Fit
Middle Hinge	JBJLA-002	1 Set	Required if H ≥ 1200mm
Lower Corner Hinge	JBJLA-003(LR)	1 Set	Standard Fit
Friction Stay	FC1820-12	1 Set	Operational Safety

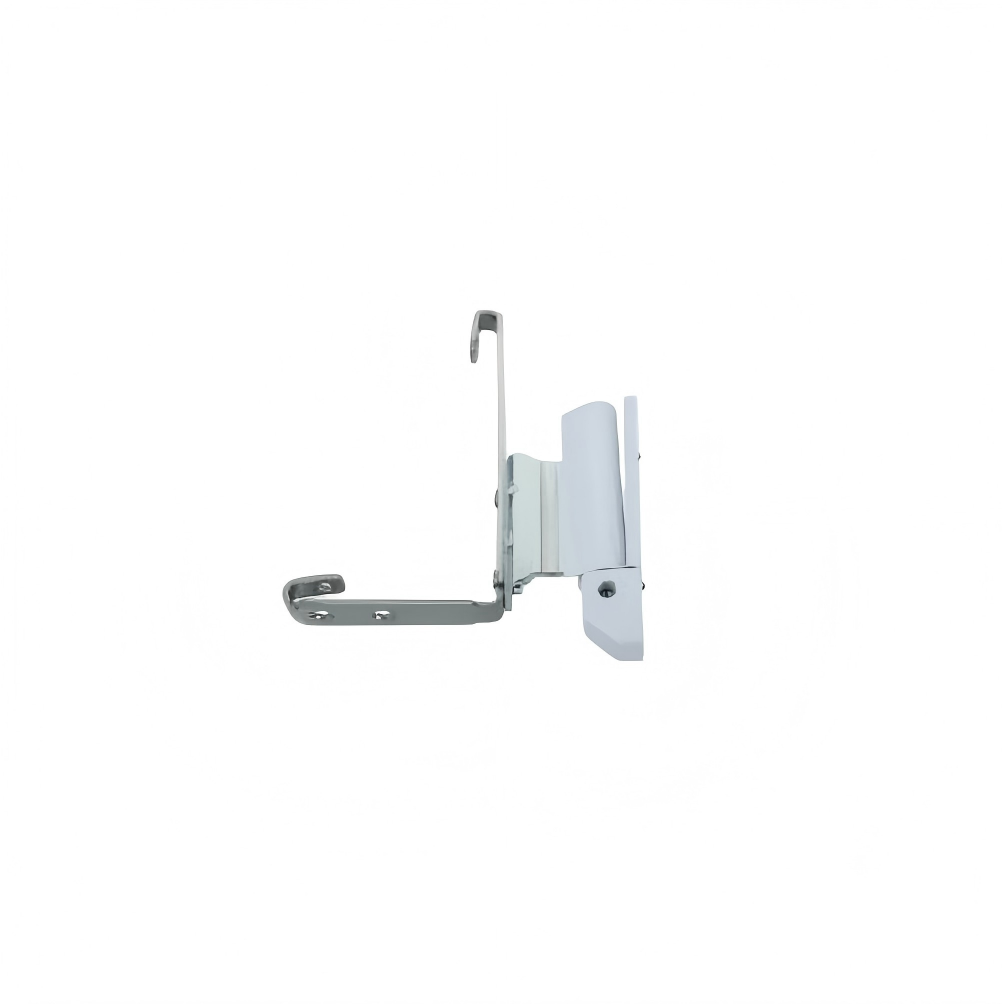

◈ مفصلة زاوية معززة

باستخدام **ملحقات النوافذ الفولاذية** شديدة التحمل، تم تصميم المفصلات العلوية والسفلية (JBJLA-001/003) لدعم أوزان الوشاح الكبيرة دون تشوه، والحفاظ على هندسة الفتح الأصلية.

◈ التحكم في حركة الاحتكاك

يوفر النظام، المتكامل مع دعامة FC1820-12، مقاومة يمكن التحكم فيها أثناء الفتح لمنع الوشاح من التأرجح بعنف بسبب ضغط الرياح، مما يحمي الإطار والزجاج.

◈ التكامل متعدد النقاط

تم تصميم مفصلات JBJLA خصيصًا **لنظام أبواب متين**، وتعمل جنبًا إلى جنب مع تروس نقل الحركة SCDGA لتوفير تجربة قفل موحدة ومتعددة النقاط عبر محيط الوشاح بالكامل.

توافق الملف الشخصي

تم تصميم نظام JBJLA لملفات النوافذ والأبواب البلاستيكية الفولاذية القياسية. نحن نقدم دعم CAD الكامل لضمان التشغيل الدقيق للمقاعد المفصلية الزاوية أثناء معالجة البثق.
