وصف المنتج

التحكم الدقيق في التهوئة

إمالة وتحويل
الأجهزة
نظام المنطق

تم تصميمها لتحقيق أقصى قدر من الأمان والتنوع المعماري. متوافق تمامًا مع المعايير الوطنية لأظرف البناء عالية الأداء.

سعة تحميل 90 كجم

شهادة GB/T24601

الأداء الهيكلي
والمعايرة

تم تصميم هذا النظام لتلبية المتطلبات الصارمة لـ GB/T24601-2009 لأجهزة النوافذ القابلة للإمالة والفتح للداخل. من خلال دمج القفل متعدد النقاط مع وصلة ميكانيكية محسنة، فإنه يضمن إحكام الهواء الأمثل والأداء الحراري لمقاطع الألمنيوم الحديثة.

إرشادات التكوين الرئيسية:

◈ السعة القصوى: يدعم الحد الأقصى لوزن الوشاح وهو 90 كجم.
◈ النسبة الهندسية: نسبة العرض إلى الارتفاع الموصى بها هي 1:1.5.
◈ نطاق التشغيل: تمت معايرته لعرض الوشاح بين 430 مم و830 مم.
◈ اختيار البقاء: 250 مم يبقى للعرض 430-630 مم؛ 350 ملم يبقى لـ 630-830 ملم.

رسم خرائط التسامح

تم تصميمها لتحقيق الدقة الجراحية أثناء التثبيت والاستخدام على المدى الطويل.

◈ الصفة الأفقية: ±2.0 مم
◈ الوضع الرأسي: +2.5 مم / -2.0 مم
◈ تعديل العمق: ±1.0 ملم
◈ التأرجح العمودي: +2.0 ملم

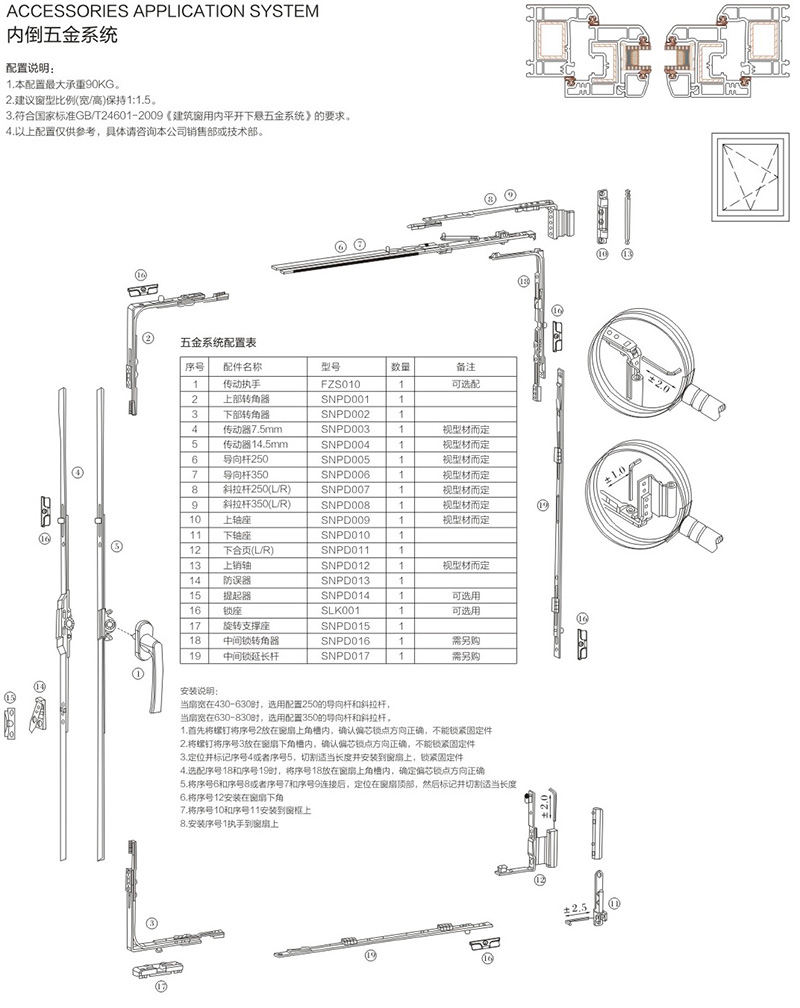

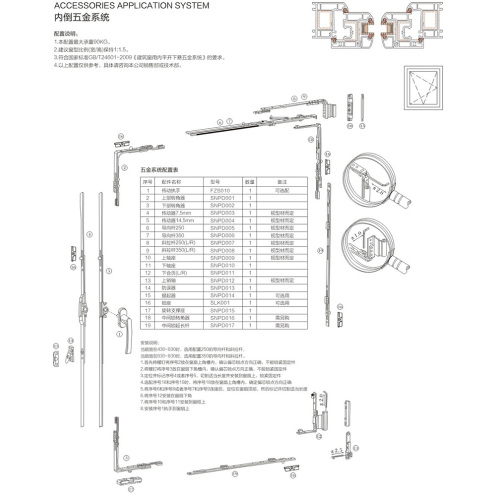

مؤشر مواصفات المكونات

ID	Component Description	Model Reference	Qty	Application Note
01	Drive Handle	FZS010	1	Optional Styles
02	Upper Corner Connector	SNPD001	1	Standard
04/05	Transmission Bar	SNPD003/004	1	Profile Specific (7.5/14.5mm)
08/09	Stay Arm Set	SNPD007/008	1	Based on Sash Width
11	Lower Pivot Seat	SNPD010	1	Load Bearing
14	Anti-Misoperation Guard	SNPD013	1	Safety Standard
